Kleiner Bascom AVR Kurs -
RS232 - MAX232 - ATmega8 (ueber 1 zu 1 Kabel)

Wie ich jetzt feststellen konnte, ist auch beim "Pollin Evaluationsboard" eine D-Sub Buchse (weiblich) drauf und für den Anschluss über ein normales 1 zu 1 Kabel gedacht. Man braucht für den Anschluss des Pollin Evaluationsboard ein normales 1 zu 1 D-Sub 9 Kabel mit einer Buchse (weiblich) und einem Stecker (männlich).

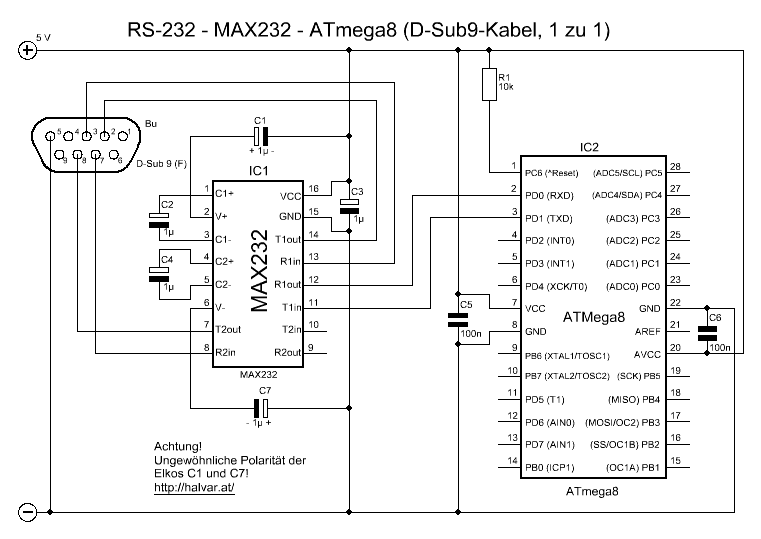

Und hier ein möglicher Anschlussplan für "ohne Nullmodemkabel". :-)


rs232_max232_atmega8_v03.spl


mfg Gerold :-)
