Lochrasterplaene fuer das RS232-TTL-Modul

...zurück zur Projektseite

Du kannst auf jedes Bild klicken, um es in voller Größe anzuzeigen.

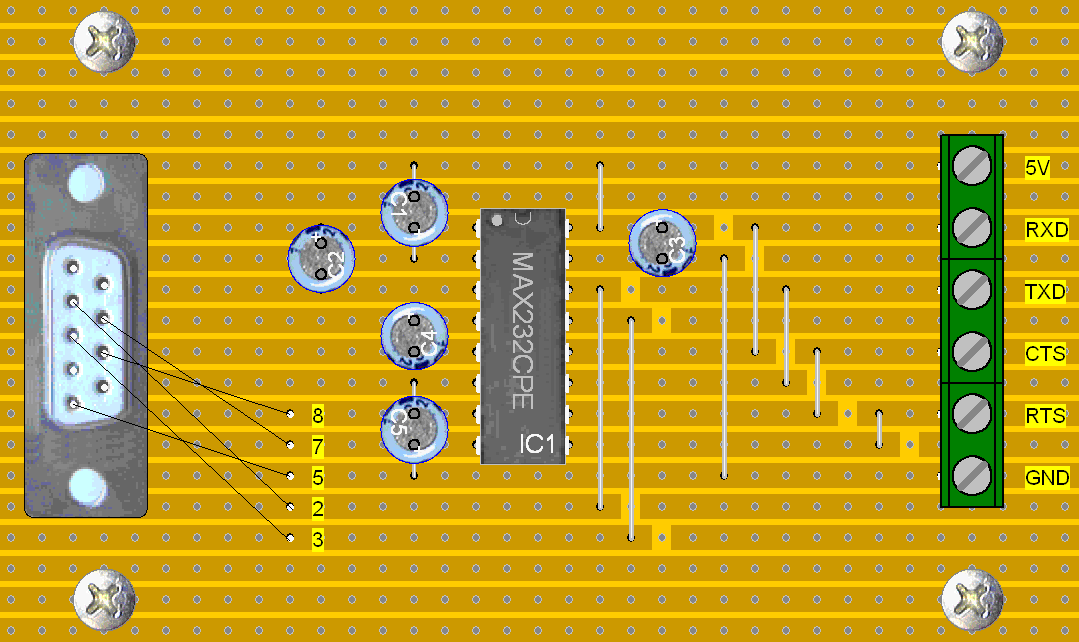

Vorderseite:

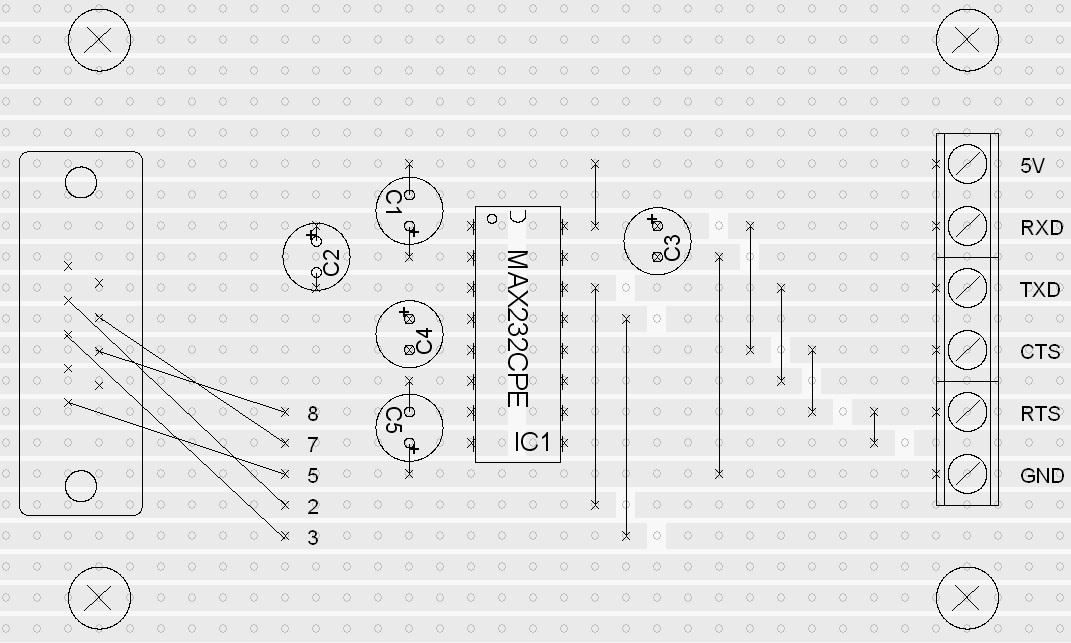

Vorderseite in Schwarz/Weiß:

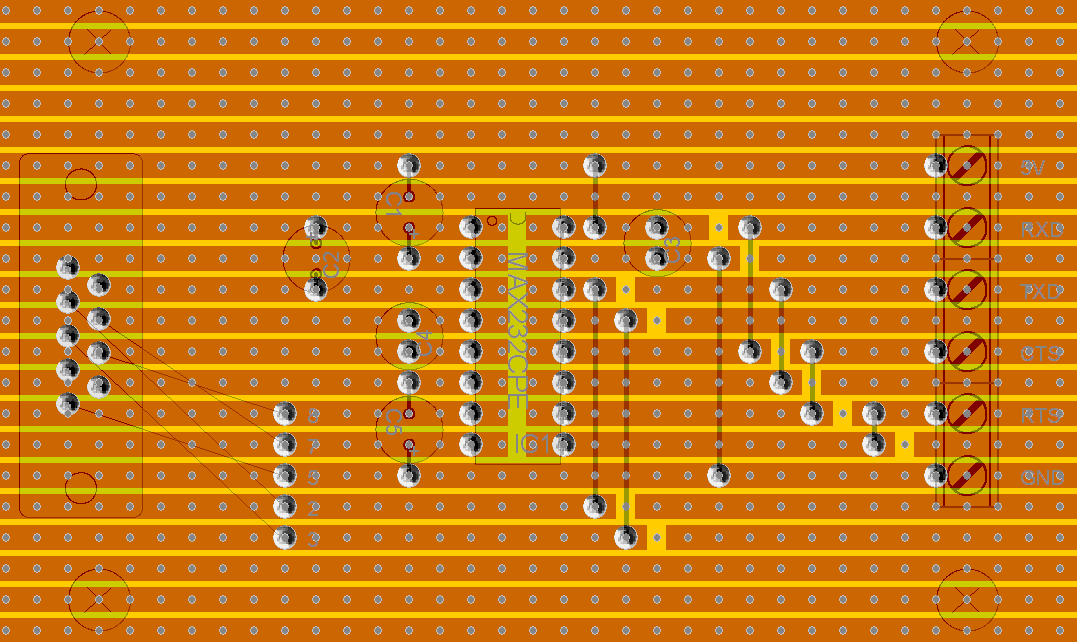

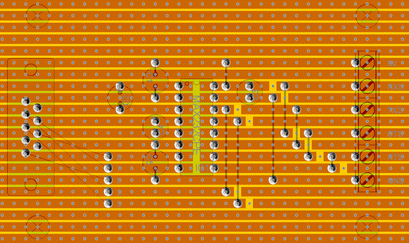

Vorderseite Durchsicht:

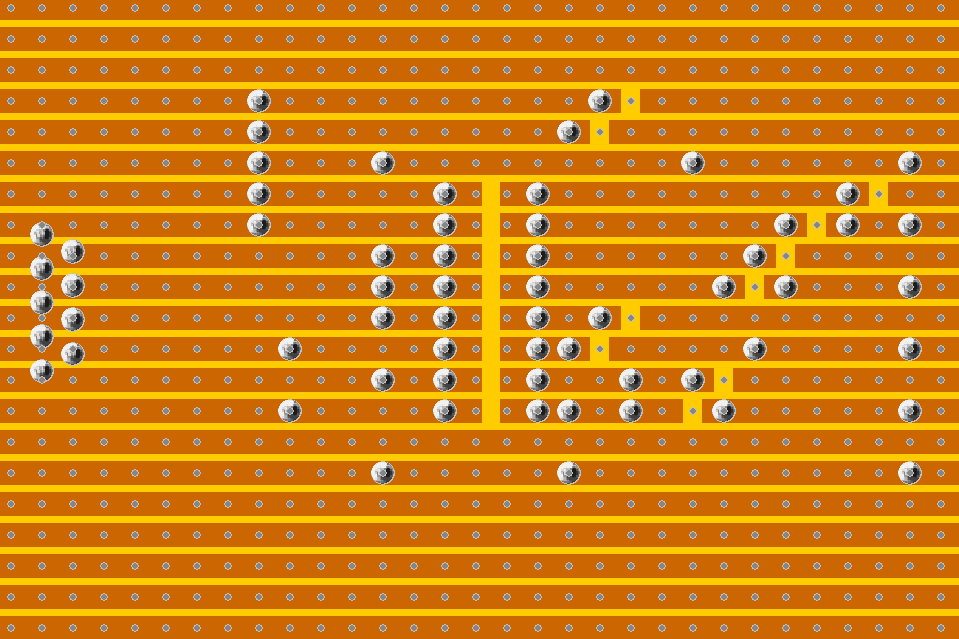

Rückseite:

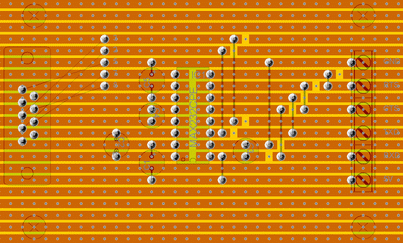

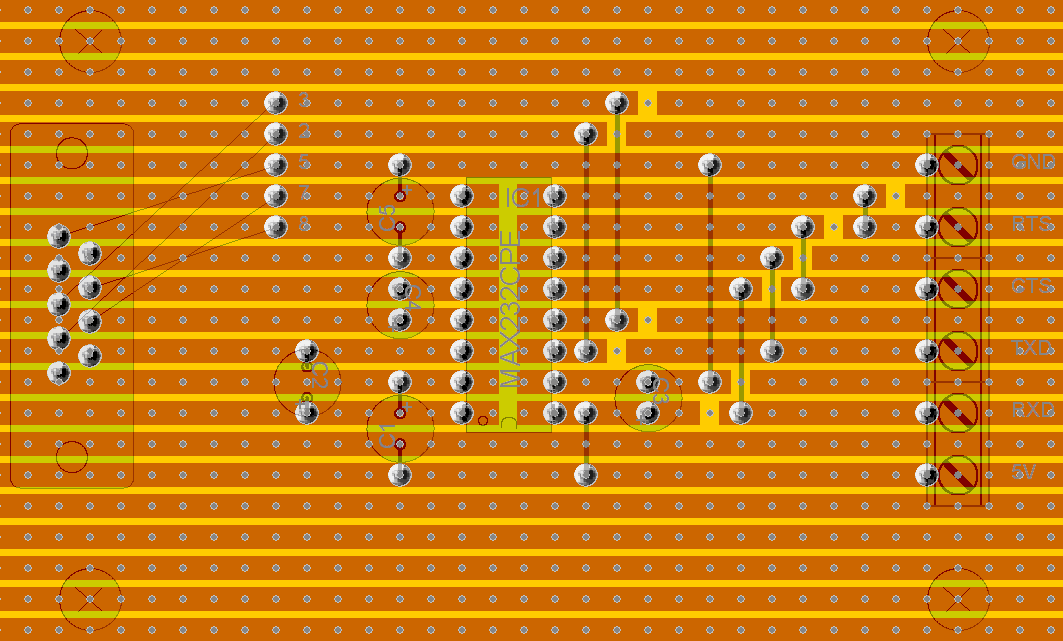

Rückseite Durchsicht:
